Необходимость защиты труб и резервуаров от замерзания возникает с целью поддержания свободного тока транспортируемых жидкостей, а также для обеспечения минимально допустимой температуры в системах резервуаров, чтобы избежать проблем, связанных с застоями жидкости, коагуляцией или загустением.
Системы защиты от замерзания можно использовать для различных резервуаров и контейнеров в сельском хозяйстве и промышленности.
Устанавливаемая мощность
Даже при хорошей теплоизоляции резервуара, для поддержания определенной температуры необходимо компенсировать теплопотери. Задачу можно решить, установив нагревательный кабель на подводящих трубах и резервуаре.
В Украине применение
нагревательных кабелей для отопления, обогрева регламентировано
действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке
>>>
ДБН В.2.5-24:2012
Електрична кабельна система опалення
ДСТУ-Н
Б В.2.5-78:2014
Настанова
з улаштування антикригових електричних кабельних систем на покриттях
будівель i споруд та в їх водостоках
Существует ряд условий, необходимых для расчета требуемой мощности:
• резервуар должен быть теплоизолирован по всей поверхности;
• систему используют только для поддержания температуры, а не для ее увеличения.
Требуемые данные:
tвн — температура жидкости резервуара, [°С]
tнар — наружная температура, [°С]
∆t — разница между температурой жидкости и наружной температурой, [°С]. (∆t = tвн – tнар)
S — общая площадь поверхности резервуара, [м²]
d — толщина теплоизоляции, [м]
λ — теплопроводность теплоизоляции, [Вт/м °С] 1,3— коэффициент запаса.
Формулы для расчета:
Коэффициент теплопроводности теплоизоляции толщиной d [м]: к = λ /d [Вт/м² °С]
Теплопотери: Q = SxKx∆tx1,3 [Вт].
Пример расчета:
tвн = +20 °С
tнар = -20 °С
∆t = 20 °С - (-20 °С) = 40 °С
S
= 10 м²
d = 0,1 м
λ = 0,04 Вт/м °С
К = λ /d = 0,04 Вт/м °С / 0,1 м = 0,4 Вт/м² °С
Q = S х К х ∆t х
1,3 = 10 м² х 0,4 Вт/м² °С х 40 °С х 1,3
Q = 208 Вт.
Установка

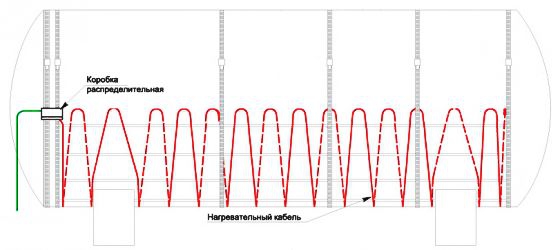

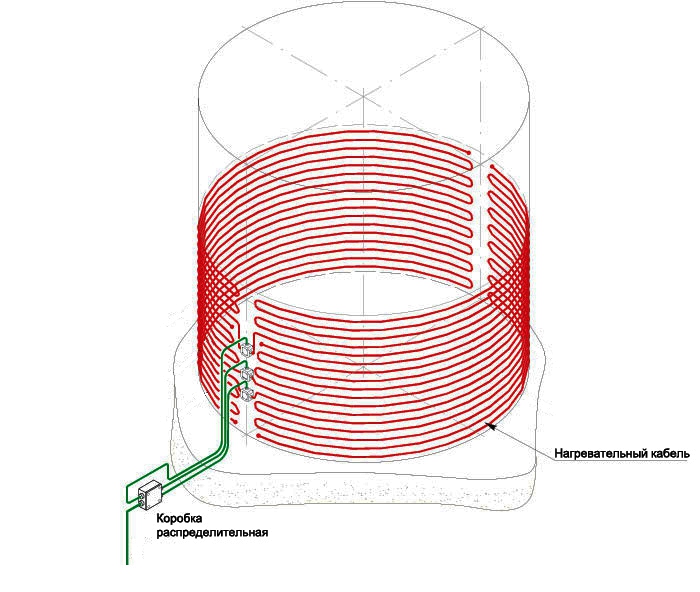

Нагревательный кабель должен быть равномерно уложен на всей поверхности резервуара.
Если такой возможности нет, то нагревательный кабель устанавливают на нижней части резервуара.
Крепление кабеля осуществляют липкой алюминиевой лентой.
Выбор оборудования
Нагревательные кабели с удельной мощностью 17-20 Вт/м и саморегулирующиеся кабели используют для защиты резервуаров от замерзания.
Применяют терморегуляторы с диапазоном температур -40 °C...+20 °C.
|
