Таблица
соответствия площади морозильника мощности системы |
|
№ комплекта и
мощность системы при
напр. 220В |
длина
кабеля |
сопротивл.
центр.жилы |
ПЛОЩАДЬ
ПОЛА (м2) |
|
в зависимости
от темп. в морозильной камере |
|
(Вт) |
(м) |
(Ом.) |
-10 / -18°С |
-17 / -25°С |
|
№ 1(300/17)
(275) |
17,6 |
176,0 |
6,5 - 12,0 |
5,0 - 7,5 |
|
№ 2(400/17)
(365) |
23,5 |
132,1 |
12,0 -
16,5 |
7,5 - 10,0 |
|
№ 3(500/17)
(460) |
29,4 |
105,8 |
16,5 -
21,0 |
10,0 -
13,0 |
|
№ 4(600/17)
(550) |
35,3 |
88,3 |
21,0 -
25,0 |
13,0 -
15,5 |
|
№ 5(700/17)
(640) |
41,2 |
75,8 |
25,0 -
29,0 |
15,5 -
18,0 |
|
№ 6(850/17)
(780) |
50 |
62,0 |
29,0 -
35,5 |
18,0 -
22,0 |
|
№ 7(1000/17)
(915) |
58,8 |
52,9 |
35,5 -
41,5 |
22,0 -
26,0 |
|
№ 8(1250/17)
(1145) |
73,5 |
42,6 |
41,5 -
52,0 |
26,0 -
32,5 |
|
№ 9(1400/17)
(1280) |
82,3 |
37,9 |
52,0 -
58,0 |
32,5 -
36,5 |
|
№10(1750/17)(1600) |
102,9 |
29,8 |
58,0 -
73,0 |
36,5 -
45,5 |
|
№11(2200/17)(2015) |
129,4 |
24,6 |
73,0 -
91,0 |
45,5 -
57,5 |
|
№12(2500/17)(2290) |
129,4+17,6 |
24,6+176 |
91,0 - 104 |
57,5 -
65,0 |
|
№13(2800/17)(2565) |
129,4+35,3 |
24,6+88,3 |
104 - 116 |
65,0 -
73,0 |
|
№14(3200/17)
(2925) |
129,4+58,8 |
24,6+52,9 |
116 - 133 |
73,0 -
83,5 |

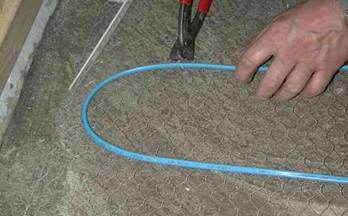

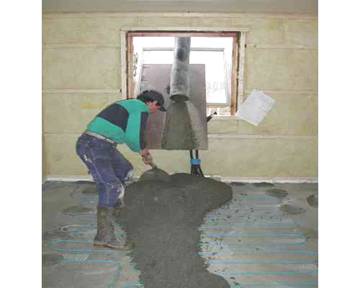

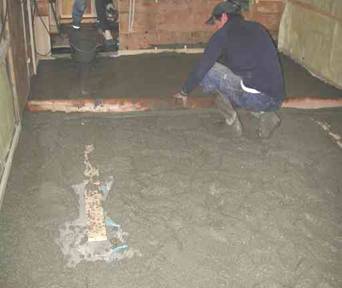

Схема укладки нагревательного кабеля
такая же, как в системе
"Тёплый пол". При большой площади морозильной
камеры рекомендуется разбить её на несколько (число кратное трём с
учётом трёхфазного электропитания) равных участков с подключением
кабелей через контактор (магнитный пускатель).
Удельная мощность нагревательного
кабеля при напряжении 220 В не должна превышать 16 Вт/м.
Шаг укладки кабеля не должен превышать
70 см. Превышение может привести к промерзанию грунта, даже при
установке кабеля с большой удельной
мощностью.

Так как бетон не является идеальным
проводником тепла, то, как видно из графика, в межкабельном пространстве
на глубине 5
÷ 7 см. появляются участки с отрицательной температурой
грунта, что недопустимо.
В Украине применение
нагревательных кабелей для отопления, обогрева регламентировано
действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке
>>>
ДБН В.2.5-24:2012
Електрична кабельна система опалення
ДСТУ-Н
Б В.2.5-78:2014
Настанова
з улаштування антикригових електричних кабельних систем на покриттях
будівель i споруд та в їх водостоках
|
