СИСТЕМА ОБОГРЕВА ТРУБОПРОВОДОВ, ПОДОГРЕВ
ЖИДКОСТЕЙ
Область применения нагревательного кабеля
Нагревательные кабели ЭКСОН
или Ekson ПРИМЕНЯЮТСЯ везде, где необходимо обеспечить постоянство
температурыпотока жидкости:

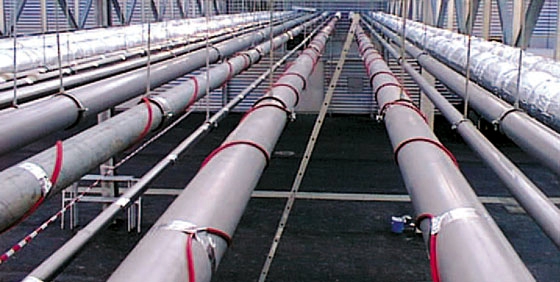

Система
обогрева трубопроводов предназначена главным образом для поддержания
постоянной, наперед заданной температуры на поверхности трубы.
Теплоизоляция сама по себе не предотвращает замерзание трубопроводов.
Трубопроводы внутренние Наружные
трубопроводы, проходящие как над, так и под землей. Трубы с вязкими жидкостями.
Резервуары с жидкостями. |
|
Нагревательная система включает в
себя:

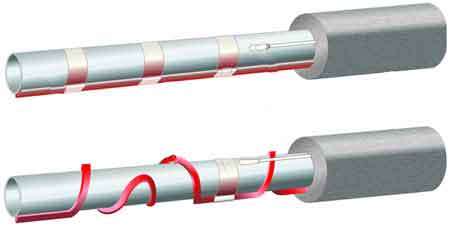

- греющую часть - состоящую из нагревательных
кабелей и аксессуаров для их крепления на трубе, и непосредственно выполняющую
задачу нагрева трубопроводов;
- распределительную и информационную сеть -
обеспечивающую питание для всех элементов греющей части и проведение
информационных сигналов от датчиков до щита системы управления. В состав сети
входят силовые и информационные кабели, распределительные коробки,
соответствующие условиям работы, и крепежные элементы;
- систему управления - содержащую шкаф управления,
специальные терморегуляторы, датчики температуры, пускорегулирующую и защитную
аппаратуру, соответствующую мощности системы и классу исполнения шкафа
управления.
Применяемое оборудование
Резистивные кабели:
Мы рекомендуем применять кабели
серии Ekson постоянного сопротивления. В некоторых случаях целесообразно применение готовых комплектов различной
мощности.
Саморегулирующиеся кабели:
Компания
предлагает
применение нескольких типов саморегулирующихся кабелей:
Ekson.
Системы
управления.
Для уменьшения расходов
электроэнергии при обогреве трубопроводов необходимо
применять систему, состоящую из термостата и
датчика температуры, устанавливаемого непосредственно
на трубе. Выбор аппаратуры определяется прежде всего ее
соответствием физическим процессам, возможностью ее настройки на
особенности конкретного объекта и климатической зоны, надежностью и
ценой.
Для выбора погонной
мощности необходимо использовать таблицу теплопотерь для неизолированных
и изолированных труб. (Табл. 1 - 3)
Внимание!! При применении
резистивных кабелей не допускать
перехлеста.
В Украине применение
нагревательных кабелей для отопления, обогрева регламентировано
действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке
>>>
ДБН В.2.5-24:2012
Електрична кабельна система опалення
ДСТУ-Н
Б В.2.5-78:2014
Настанова
з улаштування антикригових електричних кабельних систем на покриттях
будівель i споруд та в їх водостоках
 |
