СИСТЕМА СНЕГОТАЯНИЯ ГРУНТА

Системы  для стаивания снега и льда устанавливаются практически в любом месте, которое необходимо содержать чистым от снега и льда. Высокотехнологические электронные терморегуляторы и датчики температуры обеспечивают потребление абсолютного минимума электроэнергии  для  достижения оптимального результата. Для обеспечения наилучшего  результата  сочетание  датчиков и  терморегуляторов  способно "считывать” погодные  условия  с высокой  точностью и  включать  нагрев  точно  в  необходимый  момент.

Применение

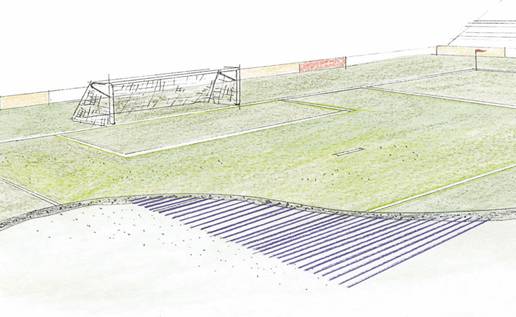

Дороги и тротуары; Подъезды к гаражам; Стадионы и газоны; Ступени и марши; Погрузочные  платформы; Мосты; Грунт  под  морозильными  камерами; Теплицы

При определении необходимой мощности на м² необходимо учесть несколько факторов:

• место и способ установки

• предъявляемые  требования

В наших условиях устанавливается мощность 250÷400 Вт/м² в зависимости от места установка и требуемой скорости стаивания снега.

Несколько большая мощность устанавливается на таких местах, как мосты и погрузочные платформы, подверженные воздействию холодным ветрам, как сверху так и снизу. В таких местах мощность на м² может увеличиваться на 50% для компенсации дополнительного воздействия холода. Поэтому в таких местах рекомендуется предусмотреть теплоизоляцию снизу для уменьшения теплопотерь. Там, где теплоизоляцию  установить не представляется возможным, мы рекомендуем мощность 300÷400 Вт/м².

Применяемое  оборудование

Для  систем  стаивания  снега  мы  рекомендуем  использовать  одножильные  резистивные  кабели  с  погонной  мощностью  10 – 25 Вт/м. В случае,  когда  площадь обогрева  небольшая,  тогда  мы  рекомендуем  использовать  готовые  к  укладке  комплекты  одножильных  или  двухжильных  кабелей.

Выбор  термостата:

Обледенение дорог, тротуаров и т.п. происходит при довольно узком диапазоне наружных температур, для   климатических условий России - это +3 / -8 °С в зависимости от силы и направления ветра, близости  магистральных трубопроводов, интенсивности движения транспорта и множества других причин. В этом случае  рекомендуется устанавливать диапазонный термостат (например, ETR/F- 1447) с датчиком температуры воздуха.

Термостат ETО - 1550 с комбинированным датчиком температуры  и  влажности ETОG-55 включает систему только тогда, когда есть вода или  падает снег при температуре воздуха, ниже заданной. Экономия электроэнергии, при этом, может достигать 70 %.

Довольно часто приходится устанавливать систему антиобледенения, постоянно поддерживающую температуру поверхности выше нуля (лестницы, площадки перед входом и т.п.). Для выполнения этой задачи рекомендуется применять термостат с выносным датчиком температуры, установленным как можно ближе к поверхности в специальной монтажной трубке. Термостат должен иметь температурный диапазон, начинающийся с 0 °С.

Следует  учесть,  что  системы  стаивания  снега  очень  часто  обладают  большой  суммарной  мощностью (более  3,6 кВт)  в  подобных случаях  терморегулятор  управляет  системой  через магнитный  пускатель.

Варианты  установки.

Существует несколько способов укладки нагревательного кабеля в системах антиобледенения  и  снеготаяния; мы рассмотрим два, наиболее часто встречающихся.  (АСФАЛЬТ,  ПЛИТКА ТРОТУАРНАЯ)

АСФАЛЬТ:

• Слой асфальта над кабелями должен быть не менее 5 см

• Слой щебенки под кабелями должен быть не менее 3÷4 см

До укладки асфальта необходимо засыпать кабель тонким слоем песка для  его защиты  от тепла асфальта.

Асфальт должен остыть до температуры  ~ 140 °С.

Сопротивление  нагревательного кабеля и сопротивление  его изоляции должны замеряться электриком, до и после укладки  асфальта.

ПЛИТКА:

Должна соблюдаться особая осторожность, чтобы не  повредить кабель при его закладке под тяжелыё тротуарные  плитки.

Площадка должна быть полностью подготовлена, поверхность выведена под уровень, освобождена от камней  и других острых предметов, заделаны полости и углубления.

Нагревательный кабель должен устанавливаться как можно ближе  к  плитке (обычно в 2÷3 см слое песка сразу под плиткой).

БЕТОН:

Укладка кабеля в бетон похожа на аналогичную процедуру для асфальта или плитки. Кабель должен быть надежно закреплен с помощью  МОНТАЖНОЙ   ленты  (которая, например, может быть зафиксирована на металлической арматуре), таким образом, чтобы не допустить смещения ниток кабеля при заливке бетоном.

Бетон должен полностью облегать  кабель, не допуская наличие воздушных карманов. Бетонная смесь не должна содержать острых  осколков,  которые могут повредить кабель. Сопротивление нагревательного  кабеля и целостность его изоляции должны замеряться электриком до и после  заливки  бетона.

В местах, где кабель пересекает, например, термокомпенсационные развязки или другие подвижные соединения, он не должен подвергаться механическим воздействиям от подвижных конструкций.

В любом случае  под  конструкцией  необходимо стремиться установить слой теплоизоляционного материала.  Однако, кабель никогда не должен укладываться непосредственно на теплоизолятор.

Проектирование  и  расчет:

ВНИМАНИЕ!

при укладке нагревательного кабеля в песок,

максимальная  погонная  мощность - 25 Вт/м; в бетон - 23 Вт/м.

• минимальный шаг
• укладки - 40 мм.
• минимальный радиус изгиба - 5 диаметров

Общие  указания  по  установке  системы  снеготаяния.

Три наиболее обычных способа установки нагревательных систем для стаивания снега и льда:

• под  асфальтом,

• под бетоном,

• под тротуарной плиткой или каменными плитами.

При этом основание, на котором укладывается  кабель, должно быть очищено от острых предметов Основание  должно быть  выведено  под  уровень и  выровнено.

При  монтаже  системы  не наступать на кабель.  Кабель должен быть равномерно уложен по всей площади. Для   выдержки шага  между кабелями используйте монтажную ленту  или  монтажную  сетку.

При низких температурах кабель становится жестким, а его укладка  затруднительной. Эта проблема может быть решена путем подключения  кабеля  к сети   на  короткий  период.

Внимание!! При  этом  кабель  должен  быть  размотан!

Когда кабель снова становится мягким, его отключают от сети. Тем не менее не рекомендуется укладывать кабель при темпера­туре ниже - 5 °С.

Установка  датчиков.

1. Датчик температуры терморегулятора, устанавливаемый в грунте, должен быть защищен трубкой с внутренним диаметром  9мм:  Датчик должен быть расположен в центре открытой петли кабеля и приблизительно на 10 мм ниже уровня поверхности нагреваемой площадки.

В местах перехода защитной трубки с горизонтальной поверхности на стену минимальный радиус изгиба должен составлять 6 см. Открытый конец трубки со стороны датчика должен быть заглушен для предотвращения попадания  бетона,  песка или асфальта при изготовлении покрытия.

2. Датчик  влажности  располагается горизонтально с открытой стороны  петли  кабеля и  на 2 мм ниже уровня  поверхности обогреваемой площадки, но поверхность датчика не в коем случае не должна быть закрыта.

3. Датчик температуры воздуха должен располагаться в затемненном месте.

Кабель и соединительные муфты должны целиком быть закрыты бетоном/асфальтом. Асфальт перед укладкой должен остыть до температуры 130°÷140 °С. Кроме того, кабель при этом должен быть закрыт  тонким слоем песка (2 ÷ 3 см) для защиты от перегрева.  Необходимо, чтобы поверхность кабеля полностью облегалась бетоном или асфальтом для предотвращения образования воздушных карманов.

Если кабель будет вдавлен в теплоизолятор или по ошибке окажется накрыт слоем теплоизолятора, то температура поверхности кабеля может повысится настолько, что это может привести к выходу  его  из строя.

Поэтому, пожалуйста, будьте предельно внимательны при укладке нагревательного кабеля!

Бетон, используемый при заливке, не должен содержать острых камней. Необходимо соблюдать особую осторожность, чтобы не повредить кабель инструментами, используемыми при заливке бетона.

Может случится так, что кабель будет поврежден при укладке или позднее в процессе монтажа. В этом случае, при попытке найти место повреждения, крайне важно знать расположение кабеля  под стяжкой,  поэтому  на  этапе  монтажа  целесообразно  фотографировать  готовый  к  заливке  бетоном  кабель,  либо  составлять  схему  прохождения  кабеля.

Нагревательный кабель не должен включаться до полного отвердевания бетона – это  приблизительно 30 дней. Оммическое сопротивление и целостность  кабеля должны проверяться до и после заливки покрытия.

Величина сопротивления кабеля должна быть указана на этикетке, закрепленной на переходной муфте. Оболочка кабеля  должна  быть заземлена  согласно  правилам  по  электробезопасности.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
