Внедрение антиобледенительных систем использующих нагревательные кабели, при учете особенностей конструкции кровли, позволяет:

• исключить образование наледи и сосулек при оптимальных капитальных затратах и незначительном энергопотреблении;
• обеспечить работоспособность системы организованного водостока в течение зимы и межсезонья;
• исключить протечки, повреждения фасадов зданий и сооружений;
• исключить механическую очистку кровли, что повышает срок службы покрытия кровли.


Система включает в себя:

• греющую часть, состоящую из нагревательных кабелей и аксессуаров для их крепления на кровле, и непосредственно выполняющую задачу перевода осадков в виде снега или инея в воду
• распределительную и информационную сеть, обеспечивающую питание для всех элементов греющей части и проведение информационных сигналов от датчиков до щита системы
• систему управления, содержащую шкаф управления, специальные терморегуляторы, датчики температуры, осадков и воды, пускорегулирующую и защитную аппаратуру.

Нагревательные кабели – основной элемент антиобледенительных систем, обеспечивающий их эффективность и надежность.

Нагревательные кабели для антиобледенительных систем должны удовлетворять следующим требованиям

• быть стойкими к атмосферным осадкам, солнечной радиации, воздействию отрицательных и положительных температур, которые могут достигать - 40°С зимой и + 90°С летом;
• обладать достаточно высокой механической прочностью, чтобы противостоять нагрузкам от снега и льда;
• иметь линейную тепловую мощность, достаточную для эффективного плавления снега ( не менее 25 Вт/м);
• отличаться высокими электроизоляционными свойствами с целью обеспечения электрической безопасности системы;
• нагревательные кабели, устанавливаемые на кровлях, в обязательном порядке должны иметь двухслойную теплостойкую электрическую изоляцию и металлический экран с сопротивлением не более, чем у медной жилы сечением 1 мм².



Резистивные Эксон,  Эксон-Элит

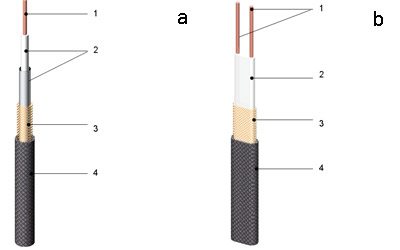

Конструкция резистивного кабеля: а)-одножильный б)-двужильный

1-нагревательная жила; 2-изоляция; 3-оплетка из медной проволоки; 4-оболочка

Саморегулирующиеся

Важная особенность саморегулирующегося кабеля состоит в том, что тепловыделение может изменяться по длине секции в зависимости от локальных теплопотерь.

Кабель может быть использован произвольными длинами (от 0,2 м до десятков метров), причем резка может производиться на объекте.

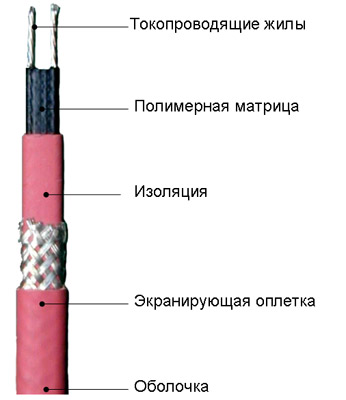

Конструкция саморегулирующегося нагревательного кабеля:

1-токопроводящие жилы; 2-полимерная матрица; 3-изоляция; 4-экранирующая оплетка; 5-оболочка.

Зональные кабели во многом подобны резистивным, но имеют одно из преимуществ саморегулирующихся – их можно резать непосредственно на объекте.

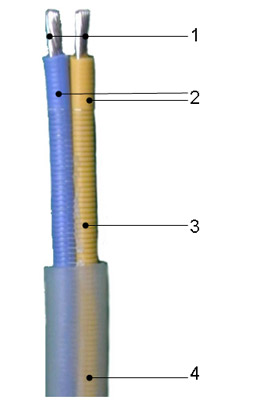

Конструкция зонального нагревательного кабеля:

1-токопроводящие жилы; 2-изоляция; 3-нагревательный элемент; 4-оболочка

Имеет броню из стальных проволок, которая обеспечивает надежную механическую защиту кабеля и повышенную линейную мощность.

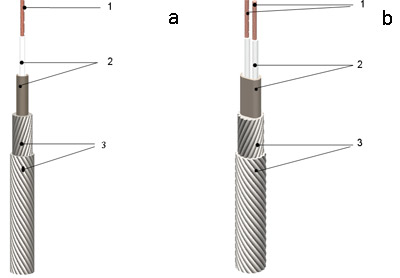

Конструкция бронированного нагревательного кабеля: а)-одножильный б)-двужильный

1-нагревательная жила; 2-изоляция; 3-повив брони из стальных оцинкованных проволок; 4-оболочка.

РАЗМЕЩЕНИЕ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ НА ТИПОВЫХ ОБОГРЕВАЕМЫХ ЗОНАХ

Базовые конструктивные решения для размещения нагревательного кабеля на типовых обогреваемых зонах:

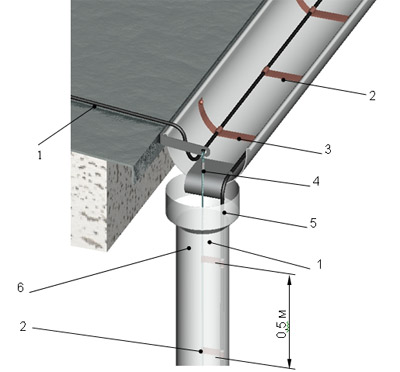

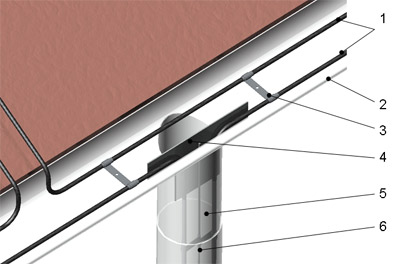

Крепление одной нитки нагревательного кабеля в водосточной трубе с переходом на лоток.

Водосточная труба является оконечной в системе лоток-труба. Поддерживающий трос крепится к элементу конструкции кровли. Накладка исключает излом кабеля в месте его перехода из лотка в водосточную трубу.

1-нагревательный кабель; 2-зажим; 3-полоса, зажим, заклепка; 4-накладка, зажим, заклепка;

5-водосточная труба; 6-трос.

Крепление двух ниток нагревательного кабеля в водосточной трубе с переходом на лоток.

Водосточная труба является промежуточной в системе лоток-труба. Поддерживающий трос крепится к элементу конструкции кровли. Т-образный кронштейн исключает излом кабеля в месте его перехода из лотка в водосточную трубу и обратно.

1-нагревательный кабель; 2-лоток; 3-зажим; 4-кронштейн; 5-водосточная труба; 6-трос

После укладки нагревательный кабель необходимо закрыть защитным кожухом.

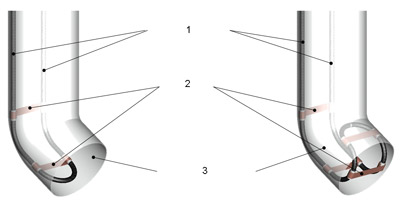

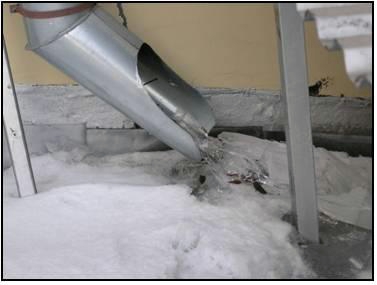

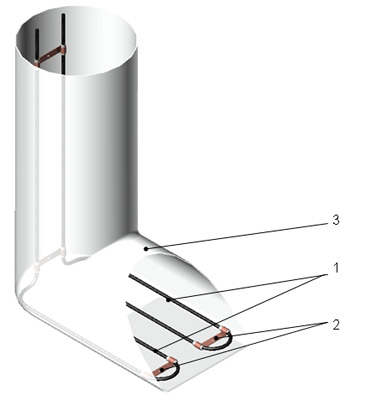

Крепление петли нагревательного кабеля в нижней части водосточной трубы.

1-нагревательный кабель; 2-зажим; 3-водосточная труба

1-нагревательный кабель; 2-зажим; 3-водосточная труба.

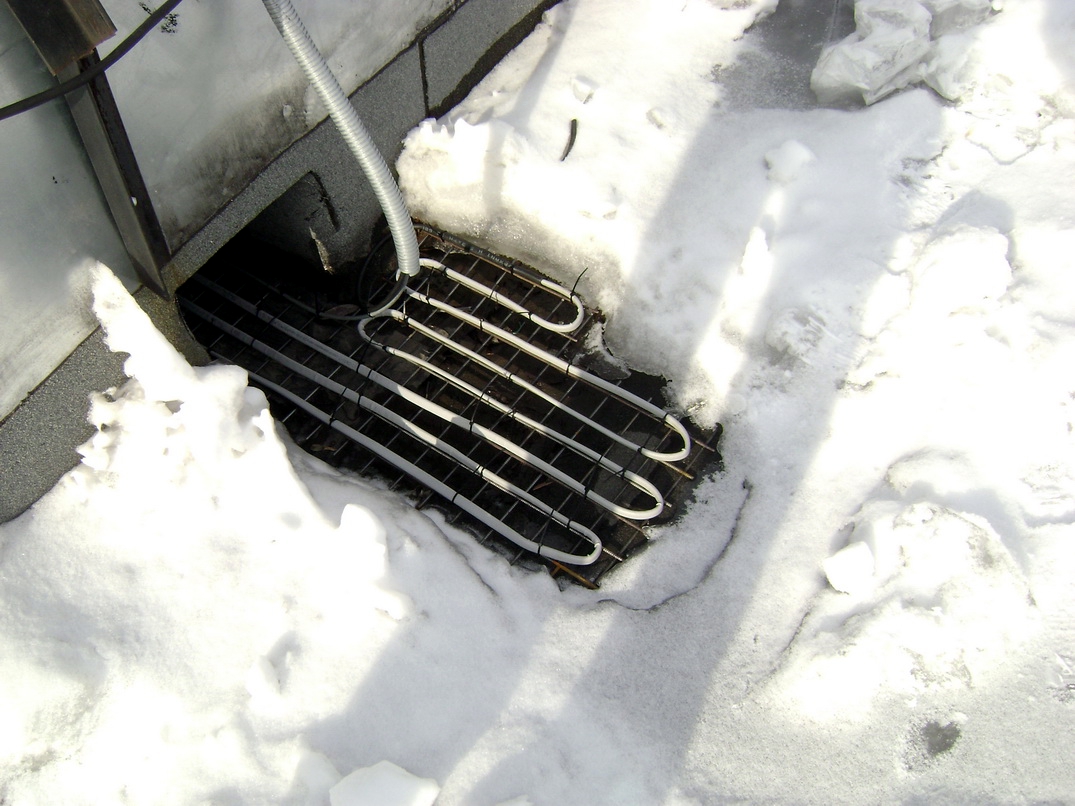

Как правило, на плоских кровлях водосточные воронки переходят во внутренние водосточные трубы, не испытывающие воздействия отрицательных температур. Нагревательный кабель укладывается на плоской части кровли вокруг воронки, охватывая зону около одного квадратного метра, переходит в воронку и далее заходит в водосточную трубу. Глубина захода определяется температурой воздуха в помещении, расположенного ниже. В некоторых случаях для прогрева воронки используются каркасы, близкие по форме к форме воронки. Нагревательный кабель крепится сначала к каркасу, а затем каркас опускается в воронку.

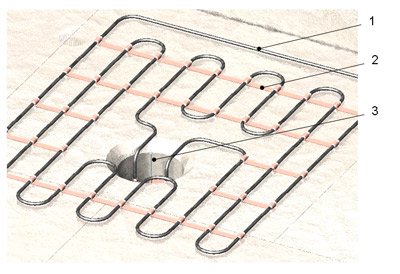

Установка нагревательного кабеля на плоской кровле вокруг воронки.

1-нагревательный кабель; 2-монтажная лента; 3-водосточная воронка

Материал кровли – черепица, металлочерепица, мягкая кровля.

Водосточная система выполнена из ПВХ или металла. Как правило, нагревательный кабель укладывается по краю кровли “змейкой”.

Фрагмент кровли с установленным обогревом

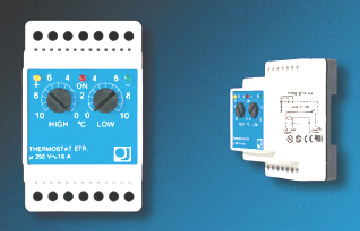

Регулятор

Задатчики температуры на лицевой панели регулятора позволяют выставлять диапазон включения системы (-10…+10 °С). Светодиодные индикаторы позволяют производить точную настройку срабатывания системы. Регуляторы второго типа оснащены датчиками температуры и влажности. Эти приборы по сути являются миниметеостанцией, точно определяющей момент включения-выключения системы в зависимости от погодных условий.

Следует особо отметить, что не всякий нагревательный кабель, применяемый для систем подогрева пола пригоден для использования в системах снеготаяния.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
