Варианты исполнения кабеля серии TКXP

2. Двухжильный кабель со встроенными соединительными муфтами

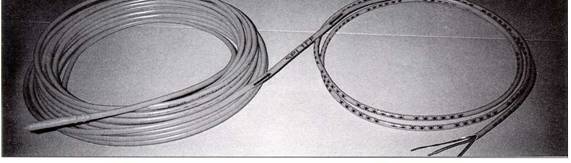

Кабель поставляется в виде отрезков собственно нагревательного кабеля с присоединенными к ним с одной стороны медными проводниками питания. На противоположном конце кабеля выполнена  герметичная законцовка. Готовые к монтажу отрезки уложены в бухты и упакованы в картонные коробки. Исходя из условий проекта, суммарная мощность нагревательного элемента может быть выбрана из ряда стандартных мощностей, приведенных в Таблице 6. Стандартная погонная мощность кабеля - 15.5 Вт/м является оптимальной для укладки в жилых помещениях, однако возможна поставка готовых к укладке отрезков с погонной мощностью 9 и 25 Вт/м.

Встроенное соединение нагревательного элемента и медных проводников питания выполняется при изготовлении кабеля на автоматической линии в едином технологическом процессе путем сварки с добавлением серебряного сплава. Применяемая технология гарантирует надежный электрический контакт, не приводит к увеличению толщины кабеля в месте соединения. обеспечивает целостность и непрерывность изоляции нагревательного элемента, металлического экрана и внешней оболочки, а также 100% герметичность соединения. Уровень электромагнитного излучения двухжильного кабеля ниже, чем у одножильного, и не превышает уровень излучения обычной электропроводки. В случае применения двухжильного кабеля отпадает необходимость в подключении обоих его концов к термостату, за счет этого упрощается выбор трассы прокладки кабеля.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами.

Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках

Область применения.

• Подогрев пола и обогрев жилых и вспомогательных помещений.

• Прогрев почвы в небольших теплицах и зимних садах.

• Прокладка вдоль карнизов крыш. в водосточных желобах и трубах.

• Прокладка в дренажных и канализационных колодцах.

• Монтаж антиобледенительных систем на открытых площадках.

• Защита трубопроводов от промерзания.

Конструктивные особенности.

• Однопроволочный нагревательный элемент.

• В кабеле присутствует возвратный проводник.

• Сечение кабеля имеет форму овала с размерами осей 6мм х 8мм.

• Место расположения соединительной муфты имеет маркировку "à SPLICE ß".

• Второй конец кабеля имеет герметичную заглушку. выполненную заводским способом.

• Присоединительные проводники длиной 2.25 м имеют маркировку "*************************".

Технические характеристики.

• Погонная мощность кабеля  - 9. 15.5. 25 Вт/м.

• Суммарная мощность кабеля - от 275 до 1923 Вт при 220 В.

Таблица 5.   (Двухжильный  кабель  с  соединительной  муфтой  и  проводниками питания)
