СИСТЕМА АНТИОБЛЕДЕНЕНИЯ КРОВЕЛЬ СНЕГОТАЯНИЕ



Назначение и общие свойства снеготаяния, антиобледенения.



Антиобледенительные системы "ЭКСОН" или Ekson снеготяние устанавливаются на крышах любой конструкции, где требуется предотвратить замерзание воды в желобах и водосточных трубах, а также  повреждение крыш и фасадов замерзшей водой. Основной задачей системы снеготаяния является  отвод  талой воды с крыш в системы ливневой  канализации



Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite, Теплый пол, снеготаяние, антиобледенение, обогрев трубопроводов, кабельные нагревательные секции.



По назначению и монтажу различают две системы:



  • антиобледенение кровель и водостоков
  • система снеготаяния открытых поверхностей



Система антиобледенения состоит из трех частей:



  • греющая часть - состоящая из секций нагревательных кабелей и крепежных элементов, которые превращают снег и лёд в воду.
  • система управления - содержит датчики и шкаф управления, в котором находятся специальные терморегуляторы, пусковая и защитная аппаратура.
  • распределительная сеть - силовая и информационная проводка, которая обеспечивает электрическое питание греющей части, связь приборов управления с датчиками температуры воздуха и осадков.

При  устройстве  системы  антиобледенения  необходимо  учитывать  тип  крыши:



АНТИОБЛЕДЕНЕНИЕ на кровле Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов



“Теплая” крыша - это недостаточно изолированная крыша, где утечка тепла через ее конструкции создает положительную температуру на поверхности крыши под слоем снега. Непрерывное образование воды от таяния снега приводит к обледенению водостоков и появлению сосулек. В случае “теплой“ крыши нагревательный кабель должен устанавливаться из расчета 40÷50 Ватт на метр водосточного желоба или вертикального водостока.



“Холодная” крыша представляет собой крышу с хорошей теплоизоляцией. Очень часто поздней зимой на таких крышах возникает проблема обледенения. Солнечное тепло растапливает снег на крыше, в то время как желоба и водостоки могут быть в тени. Талая вода с крыши замерзает в водостоках и образует сосульки. На “холодных” крышах установленная мощность может быть снижена до 30÷40 Вт/м водосточного желоба или вертикального водостока.



При  устройстве  системы  антиобледенения  снеготаяния необходимо  учитывать  угол  ската  и  покрытие  крыши:



Данное  условие  необходимо  для  предупреждения   образования   снежно-ледовых  лавин,  которые  способны  причинить  существенный  ущерб   кровле,  желобам  и  водостокам.  Также  может  быть  выведена  из  строя  система  антиобледенения снеготаяния. Для  предотвращения  лавин  необходимо  учесть,  что  снежно-ледовые  лавины  возникают  на  крышах:

  • С уклоном  от 10  до  35  град.

  • Со скользким  покрытием  (некрашеный  оцинкованный  лист,  медная  кровля)

  • При наличии значительных поверхностей снегосбора



  • Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite, Теплый пол, снеготаяние, антиобледенение, обогрев трубопроводов, кабельные нагревательные секции



Скатная кровля. Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов Плоская кровля. Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

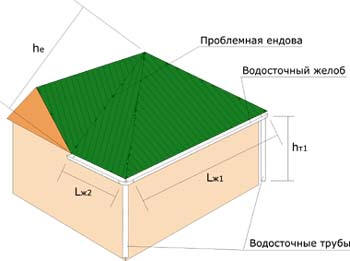

Скатная кровля.



Нагревательный кабель обязательно устанавливается во всех водосточных трубах и в желобах, идущих по периметру кровли. Возможна укладка кабеля по краю крыши в особо проблемных местах и в ендовах, которые находятся с северной стороны. Бывает, что по краю скатной кровли нет водосточного желоба и образуются сосульки. В этом случае под крышей подвешивается одна нитка кабеля, которая "обрезает" сосульки.

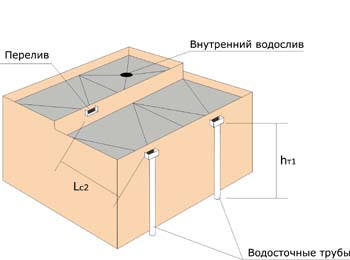

Плоская кровля.



Кабель обязательно устанавливается во всех наружных водосточных трубах. В трубах, которые расположены внутри здания достаточно обогреть верхние 3÷4 м и около 1 м² вокруг водоприемной воронки. При наличии перелива с разных уровней кровли обогревается место перелива и вероятный путь прохода талой воды к ближайшему водоприемнику.



В  вышеперечисленных  случаях  необходимо:



  • Установить снегоотбойники выше установленного  кабеля

  • Закрыть кабель (полимерными либо металлическими  листами)



Монтаж системы условно делится на несколько этапов:



  • проектирование и согласование вариантов системы
  • устройство распределительной сети (до чистовой отделки стен и установки верхнего слоя кровли)
  • установка распределительного шкафа без аппаратуры
  • монтаж нагревательных кабелей и датчиков (после полного монтажа кровли и водосточной системы)
  • установка управляющей и коммутирующей аппаратуры
  • испытание и запуск системы



Применяемое  оборудование



В системах  антиобледенения  крыш  рекомендуется использовать:



  • Резистивный  нагревательный кабель общего назначения серий Ekson или Ekson-elit последовательного сопротивления  с  барабанов.

  • Саморегулирующийся  кабель  Ekson

  • Системы  терморегулирования   (ETO-1550, ETR/F-1447)

  • Систему  крепежа  кабеля  в  водостоках,  на  скатах  крыш,  в  желобах.

Пример На кабеле Nexsan

TXLP отрезной кабель с барабанов

TXLP с пластиковыми разделителями и  монтажной лентой

DEFROST PIPE 20/GUTTER саморегулирующийся кабель

кабель в лотка АНТИОБЛЕДЕНЕНИЕ на кровле Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов кабель в лотке АНТИОБЛЕДЕНЕНИЕ на кровле одножыльный Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов кабель саморегулирующийся в лотке АНТИОБЛЕДЕНЕНИЕ на кровле Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов
  Пластиковые разделители  крепятся  из  расчета  3 шт на 1 метр TXLP размещается в желобах в две нитки DEFROST PIPE 20/GUTTER саморегулирующийся кабель


В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
