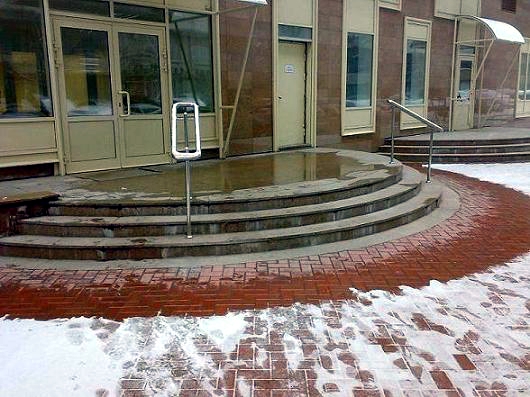

Наружные ступени, Погрузочные  платформы, Мосты обогрев кабелем



Для этой цели применяется  резистивный  нагревательный кабель  серии  Ekson  с  барабанов  или  готовые  к  укладке  комплекты кабельные секции Ekson.



При подсчете длины  кабеля следует учесть определенный запас для прокладки кабеля по передней части каждой ступени.

СИСТЕМА   СНЕГОТАЯНИЯ Наружные  ступени, Погрузочные  платформы, Мосты Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов





Способ укладки  описан  в  разделе  (СИСТЕМА СНЕГОТАЯНИЯ)



Нагревательный кабель Обогрев ступеней Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite, Теплый пол, снеготаяние, антиобледенение, обогрев трубопроводов, кабельные нагревательные секции Обогрев разгрузочных площадок платформ  Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite, Теплый пол, снеготаяние, антиобледенение, обогрев трубопроводов, кабельные нагревательные секции



Пример Nexans:



10 типичных ступеней шириной 30 см, высотой 15 см и длиной 100 см.

Применяется кабель с  погонной мощностью 25 Вт/м.

Устанавливаемая  мощность  300 Вт/м²

Шаг  между  линиями  должен  быть.

(25 Вт/м *  100 см)/300 Вт/м² = 8,3 см

Поскольку каждая ступень имеет ширину 30 см, значит, на каждой ступени укладывается 3 линии  кабеля, т.е. 3 м кабеля на ступень.

3 м * 10 ступеней плюс кабель,  укладываемый по передней части каждой ступени  в две нитки при  использовании одножильного  кабеля  TXLP  с  барабанов и в одну нитку  при  использовании  двухжильного TXLP/2R кабеля из комплектов.

В  данном случае  применяется  отрезной  одножильный кабель TXLP с барабанов.

10 ступеней  * 0,15 м (высота ступени) x  2 нитки = 3 м кабеля

Таким  образом, требуется 33 м кабеля.

Общая площадь ступеней  составляет 10*1м*0,30м = 3 м².

Общая мощность должна составлять

Руст = 3 м² х 300 Вт/м²  таким образом общая  мощность  = 900 Вт.



Подбираем по Таблице ближайшую длину нагревательной секции – TXLP, TKXP  при мощности от 20 до 28 Вт/м  (L = 37,19 м  при  сопротивлении  1,4 Ом/м и погонной мощности  25 Вт/м). Излишки кабеля можно уложить на внешнюю часть  ступеней.



Способ  установки  в  бетон  описан  в  разделе (СИСТЕМА   СНЕГОТАЯНИЯ )



Мы рекомендуем теплоизолировать ступени, под которыми есть открытое холодное пространство.  для этого можно применить   минеральную вату толщиной  5÷10 см. Сплошные ступени,  под  которыми нет открытого  пространства обычно теплоизолировать не требуется.

Поскольку нагревательные кабели не укладываются на вертикальной части ступеней,  кабель должен быть уложен  как  можно ближе к кромке ступеней,   для надежного стаивания льда.

Кабель устанавливается непосредственно на бетон и заливается стяжкой толщиной 3÷5 см, с последующим покрытием облицовочным материалом.



Погрузочные  платформы



На мясокомбинатах, промышленных  холодильниках, в крупных  супермаркетах, на железнодорожных  платформах  и  в  других  местах,  где  есть  погрузочные  платформы  под  открытым  воздухом  целесообразно  применение  нагревательных  кабелей ЭКСОН или NEXANS  для  эффективного  стаивания  снега  и  льда.  Системы  стаивания  снега  и  льда  ЭКСОН илиNEXANS  снижают риск травм и обеспечивают возможность ведения погрузочно-разгрузочных работ в любое время.

Для таких применений мы  рекомендуем нагревательный кабель серии  TXLP,  TKXP  с  барабанов  или  готовые  к  укладке одно или двухжильные комплекты TXLP,  TKXP.

Удельная мощность - 250 Вт/м²  для  теплоизолированных площадей и до 400 Вт/м²  для площадей без теплоизоляции.



Как правило, погрузочные платформы открыты снизу, т.е. открыты воздействию холода. Это может существенно снизить эффективность нагревательных кабелей. Мы рекомендуем хорошо теплоизо-лировать все погрузочные площадки  и  платформы для снижения теплопотёрь. Там, где уложить теплоизоляцию не  представляется возможным, необходимо увеличить мощность до 300÷400 Вт/м²



Пример:



Погрузочно-разгрузочная  платформа  общей  площадью  48 м².

Закрыта  снизу.

Расчет  ведем исходя из удельной мощности  300 Вт/м².

Необходимая установочная  мощность  составляет

Руст = 48 м² х 300 Вт/м² = 14 400 Вт.

Питание  будет  осуществляться  от  3-х  фазной  цепи, поэтому  разбиваем общую мощность на 3 равных  части по 4800 Вт  для  равномерной  загрузки  фаз.

Подбираем по  Таблице 6   ближайшую длину нагревательной секции – TXLP, TKXP  при мощности от 20 до 28 Вт/м  (L = 200,8 м  при  сопротивлении  0,05 Ом/м  и погонной мощности  24 Вт/м).

Номинальный ток  при  данной  мощности и длине  кабеля  будет  составлять.

Iном = Pуст /220;     Iном = 4800/220 = 21,8 (А)



Так  как  номинальный  ток  превышает максимально  допустимый (16 А)  для  терморегуляторов  OJ Electronic,  тогда для работы в трехфазной цепи необходимо использовать контактор (электромагнитный пускатель), рассчитанный  на  данный  ток. Терморегулятор  может  управлять  данным  автоматом.



Способы  установки  описаны  в  разделе (СИСТЕМА СНЕГОТАЯНИЯ)



Мосты



В  нашых  условиях  одной из  серьезных  проблем  в  зимнее время  на  дорогах  является  обледенение  дорожного  покрытия  в  особенности  на  мостах  на  участках  подъема  и  спуска.  Обледенение  дорожного  полотна  приводит  к  дорожно-транспортным  происшествиям.

Установка  нагревательного  кабеля  ЭКСОН или Ekson  поможет решить  проблемы обледенения  на  дорогах.

Мосты еще в большей степени, чем погрузочные платформы, подвержены  воздействию холода, поскольку, почти всегда полностью открыты снизу. Это существенно  снижает  эффективность кабелей, и поэтому мосты должны быть хорошо теплоизолированы  снизу. Там, где это не представляется возможным, необходимо увеличить мощность до 300÷400 Вт/м²

В большинстве случаев для установки  на  мостах применяется  нагревательный кабель  серии Ekson  постоянного  сопротивления.  Установочное  напряжение  на  380 В с  подключением  по  схеме звезда/треугольник.



Внимание!! Запрещается укладывать нагревательные кабели поперек секций моста через швы для термического расширения.



Способы  установки  описаны  в  разделе СИСТЕМА СНЕГОТАЯНИЯ



В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
