Варианты исполнения кабеля серии
TКXP
1. Одножильный кабель без соединительных муфт.
Таблица 6.
(для расчета отрезных резистивных кабелей)
Кабель поставляется заводом на барабанах в
виде стандартных отрезков длиной до 5000 м. В зависимости от условий
каждого конкретного проекта, кабель с требуемым погонным сопротивлением
может быть отрезан необходимой длины и соединительные муфты для
подключения проводов питания могут быть смонтированы непосредственно на
объекте. Список номинальных значений погонного сопротивления кабеля
приведен в Таблице 4.
В Украине применение
нагревательных кабелей для отопления, обогрева регламентировано
действующими нормативами. Обзор Законодательной и Нормативной Базы по этой ссылке
>>>
ДБН В.2.5-24:2012
Електрична кабельна система опалення
ДСТУ-Н
Б В.2.5-78:2014
Настанова
з улаштування антикригових електричних кабельних систем на покриттях
будівель i споруд та в їх водостоках |
|
Область применения
-
Прокладка вдоль карнизов крыш, в
водосточных желобах и трубах.
-
Прокладка в дренажных и
канализационных колодцах.
-
Обогрев производственных помещений
большой площади.
-
Прогрев почвы в теплицах и зимних
садах.
-
Монтаж антиобледенительных систем на
открытых площадках, лестницах.
-
Защита трубопроводов от промерзания.
|
|

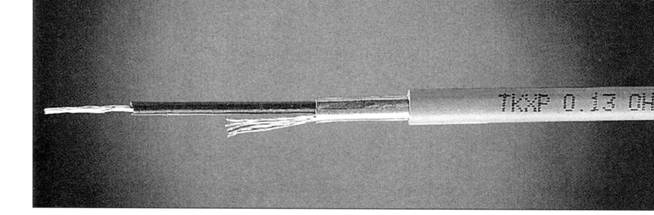

Конструктивные особенности
Таблица 4. (Отрезные кабели с
барабанов)
|
Тип кабеля |
Погонное сопротивление
Ом/ м. |
Внешний диаметр
мм |
Вес на 100 м
Кг |
|
TКXP 12.7 |
12.7 |
6.5 |
10.3 |
|
TКXP 7.7 |
7.7 |
6.5 |
10.7 |
|
TКXP 5.35 |
5.35 |
6.5 |
10.8 |
|
TКXP 3.5 |
3.5 |
6.5 |
11.3 |
|
TКХP 2.5 |
2.5 |
6.5 |
11.8 |
|
TКXP 1.4 |
1.4 |
6.5 |
11.5 |
|
TКXP 1.0 |
1.0 |
6.5 |
12.1 |
|
TКXP 0.7 |
0.7 |
6.5 |
11.8 |
|
TКXP 0.49 |
0.49 |
6.5 |
12.5 |
|
TКXP 0.3 |
0.3 |
6.5 |
12.1 |
|
TКXP 0.2 |
0.2 |
6.5 |
12.2 |
|
TКXP 0.13 |
0.13 |
6.5 |
12.9 |
|
TКXP 0.09 |
0.09 |
6.5 |
12.3 |
|
TКXP 0.07 |
0.05 |
6.5 |
13.6 |
|
TКXP 0.05 |
0.05 |
6.5 |
13.6 |
|
TКXP 0.02 |
0,02 |
6,5 |
13,6 |
|
|
|
