Варианты исполнения кабеля серии
TXLP
3. Двухжильный кабель со встроенными
соединительными муфтами

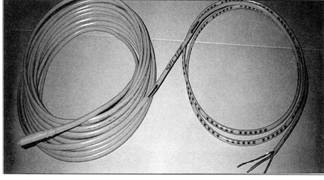

Кабель поставляется в виде отрезков нагревательного кабеля с
присоединенными к ним с одной стороны медными проводниками питания. На
противоположном конце кабеля выполнена герметичная законцовка.
Готовые к монтажу отрезки уложены в бухты и упакованы в картонные
коробки. Исходя из условий проекта, суммарная мощность нагревательного
элемента может быть выбрана из ряда стандартных мощностей, приведенных в
Таблице 3. Стандартная погонная мощность кабеля - 15.5 Вт/м является
оптимальной для укладки в жилых помещениях, однако возможна поставка
готовых к укладке отрезков с погонной мощностью 9 и 25 Вт/м.
Встроенное соединение нагревательного
элемента и медных проводников питания выполняется при изготовлении
кабеля на автоматической линии в едином технологическом процессе путем
сварки с добавлением серебряного сплава. Применяемая технология
гарантирует надежный электрический контакт, не приводит к увеличению
толщины кабеля в месте соединения, обеспечивает целостность и
непрерывность изоляции нагревательного элемента, металлического экрана и
внешней оболочки, а также 100% герметичность соединения.
Уровень электромагнитного излучения
двухжильного кабеля ниже, чем у одножильного и не превышает уровень
излучения обычной электропроводки.
В случае применения двухжильного кабеля
отпадает необходимость в подключении обоих его концов к термостату. За
счет этого упрощается выбор трассы прокладки кабеля.
В Украине применение
нагревательных кабелей для отопления, обогрева регламентировано
действующими нормативами. Обзор Законодательной и Нормативной Базы по этой ссылке
>>>
ДБН В.2.5-24:2012
Електрична кабельна система опалення
ДСТУ-Н
Б В.2.5-78:2014
Настанова
з улаштування антикригових електричних кабельних систем на покриттях
будівель i споруд та в їх водостоках
Область применения.
-
Комфортный подогрев пола и обогрев
жилых и вспомогательных помещений.
-
Прогрев почвы в небольших теплицах и
зимних садах.
-
Прокладка вдоль карнизов крыш, в
водосточных желобах и трубах.
-
Прокладка в дренажных и
канализационных колодцах.
-
Монтаж антиобледенительных систем на
открытых площадках.
-
Защита трубопроводов от промерзания.
Конструктивные особенности.
-
Однопроволочный нагревательный
элемент.
-
В кабеле присутствует возвратный
проводник.
-
Сечение кабеля имеет форму овала с
размерами осей 6мм х 8мм.
-
Место расположения соединительной
муфты имеет маркировку "à
SPLICE
ß".
-
Второй конец кабеля имеет герметичную
заглушку, выполненную заводским способом.
-
Присоединительные проводники длиной
2.25 м имеют маркировку: "*************************".
Технические характеристики.
-
Погонная мощность кабеля - 9, 15.5, 25
Вт/м.
-
Суммарная мощность кабеля - от 275 до
2923 Вт при 220 В.
Таблица 3 (Двухжильный кабель с
соединительной муфтой и проводниками питания)
Тип
|
Mощн.
при 220в.
Вт |
Длина нагревательного элемента
м. * |
Погонное сопротивление
Ом/м |
Размеры
мм |
Вес комплекта
Кг |
|
TXLP/2R 300/17 |
275 |
17.6 |
10.0 |
6 x 8 |
1.4 |
|
TXLP/2R 400/17 |
365 |
23.6 |
5.62 |
6 x 8 |
1.8 |
|
TXLP/2R 500/17 |
460 |
29.4 |
3.6 |
6 x 8 |
2.2 |
|
TXLP/2R 600/17 |
550 |
35.2 |
2.5 |
6 x 8 |
2.6 |
|
TXLP/2R 700/17 |
640 |
41.0 |
1.84 |
6 x 8 |
2.9 |
|
TXLP/2R 840/17 |
769 |
49.7 |
1.24 |
6 x 8 |
3.5 |
|
TXLP/2R 1000/17 |
910 |
58.3 |
0.9 |
6 x 8 |
4.1 |
|
TXLP/2R 1250/17 |
1145 |
72.4 |
0.58 |
6 x 8 |
5.0 |
|
TXLP/2R 1370/17 |
1254 |
80.8 |
0.46 |
6 x 8 |
5.3 |
|
TXLP/2R 1700/17 |
1556 |
100.0 |
0.29 |
6 x 8 |
6.7 |
|
TXLP/2R 2100/17 |
1923 |
123.7 |
0.19 |
6 x 8 |
8.3 |
|
TXLP/2R 2600/17 |
2385 |
152,9 |
0,13 |
6х8 |
9,5 |
|
TXLP/2R
3300/17 |
2030 |
194 |
0.08 |
6 х 8 |
11,7 |
|
