Варианты исполнения кабеля серии TXLP

2. Одножильный кабель со встроенными соединительными муфтами.

Поставляется в виде отрезков нагревательного кабеля с присоединенными к ним с обоих сторон медными проводниками питания. Готовые к монтажу отрезки уложены в бухты и упакованы в картонные коробки. Исходя из условий проекта суммарная мощность кабеля может быть выбрана из ряда стандартных мощностей. приведенных в Таблице 2. Стандартная погонная мощность кабеля - 15.5 Вт/м является оптимальной для укладки в жилых помещениях, однако возможна поставка готовых к укладке отрезков с погонной мощностью 9 и 25 Вт/м.

Встроенное соединение нагревательного элемента и медных проводников питания выполняется при изготовлении кабеля на автоматической линии в едином технологическом процессе путем сварки с добавлением серебряного сплава. Применяемая технология гарантирует надежный электрический контакт, не приводит к увеличению толщины кабеля в месте соединения, обеспечивает целостность и непрерывность изоляции нагревательного элемента, металлического экрана и внешней оболочки, а также 100% герметичность соединения.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами. Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках

Область применения.

• Комфортный подогрев пола и обогрев жилых и вспомогательных помещений.

• Обогрев производственных помещений малой и средней площади.

• Прогрев почвы в небольших теплицах и зимних садах.

• Прокладка вдоль карнизов крыш, в водосточных желобах и трубах.

• Прокладка в дренажных и канализационных колодцах.

• Монтаж антиобледенительных систем на открытых площадках.

• Защита трубопроводов от промерзания.

Конструктивные особенности.

• Однопроволочный нагревательный элемент.

• Внешний диаметр - 6.5 мм.

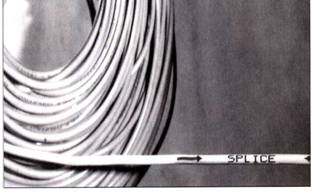

• Место расположения соединительной муфты имеет маркировку: "à SPLICE ß".

• Присоединительные проводники длиной 2.25 м  имеют маркировку: "************************".

Технические характеристики.

• Погонная мощность кабеля - 9, 15.5, 25 Вт/м.

• Суммарная мощность кабеля - от 275 до 2850 Вт при 220 В.

Таблица 2  (Одножильный  кабель  с  соединительной  муфтой  и  проводниками питания)
