СИСТЕМА «ТЕПЛЫЙ  ПОЛ»

Монтажные работы теплый пол, кабельный обогрев

Как правило, в каждом из помещений, подлежащих обогреву, устанавливается по одному комплекту, состоящему из отрезка кабеля и термостата, чтобы иметь возможность регулировать в нем температуру независимо от других помещений. Кабель должен укладываться с равными промежутками между петлями. Следует избегать неравномерной концентрации петель кабеля, поскольку это приводит к неравномерному нагреву пола и снижению комфортности и, в случае грубого нарушения правил монтажа, может вызвать опасный перегрев перекрытий и облицовочных материалов.

Внимание!!

Теплоизоляционный материал не должен  быть  мягким и податливым.  Ни при каких условиях не следует допускать  вдавливания кабеля в теплоизоляцию во время монтажа и заливки.

В качестве подложки можно использовать проволочную сетку или слой бетона толщиной не менее 1 см. Нагревательный кабель допускается укладывать и крепить непосредственно на арматурную сетку.

Для заливки следует использовать только высококачественный раствор с пластифицирующими добавками, препятствующими образованию как пузырьков воздуха вокруг кабеля, так и трещин в процессе сушки стяжки. Допускается использование самовыравнивающейся смеси.

Отвердение и сушка стяжки должны происходить естественным способом, первое включение кабелей должно быть не раньше, чем через 6÷8 недель с момента заливки в зависимости от температуры и влажности.

Существуют специальные смеси с очень коротким временем сушки.

В любом случае, не допускается ускорять сушку путем включения кабеля.

До начала заливки и до начала отвердевания стяжки необходимо проверить кабель на отсутствие обрывов и замыканий. Рекомендуется в процессе укладки непрерывно контролировать целостность внешней оболочки.

Этапы  монтажа:

1. Подготовка  поверхности пола

• Очистить  поверхность  от  острых  осколков.

• Выровнять  поверхность  под  уровень.

• В  деревянных  полах  уложить  межу  лагами  утеплитель  (минеральная  вата)

2. Укладка монтажной  ленты

• Закрепить  монтажную ленту  с  учетом  необходимых промежутков  между  петлями кабеля

• Если проектом  предусмотрена  укладка  армирующей сетки, целесообразно  укладывать и крепить кабель  на  нее.

• В  теплых  полах  расстояние  между уложенным  кабелем и  полом  должно быть не менее 30 мм.

3. Укладка  нагревательного кабеля

• Разработать  схему  укладки  кабеля.  Учесть,  что  скрытая  муфта,  обозначенная  <SPLICE>  должна  находиться  в  бетонной  стяжке и не на изгибе.

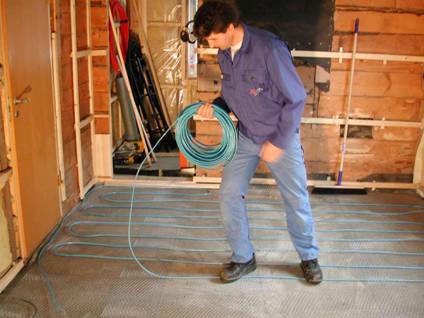

• Уложить кабель,  закрепив  его  на  монтажной  ленте  либо  армирующей  сетке.

• Вывести «холодные» концы  к  месту  предполагаемой  установки  термостата.

• От границ обогреваемой площади кабель должен отстоять на пол-шага укладки по всему периметру

• В деревянных  полах  нагревательный  кабель укладывается  параллельно  лагам.  Крепление  кабеля к сетке через  каждые  20÷30 см.  В местах  пересечения  кабеля  и лаг  в  последних  выполняется  прорезь  шириной  30 мм,  которая  защищается  алюминиевой  фольгой  или другим  несгораемым  теплопроводным  материалом.  В  одном  прорезе  укладывается  только  одна  нитка  кабеля.

• При монтаже  в  тонких  полах  нагревательный  кабель  закладывается  в  тонкую  стяжку  из  цемента  или  специальных  термоэластичных  составов, так  называемых   мастик для тонких  полов.

4. Проверка  исправности  нагревательного  кабеля,  измеряя  омическое  сопротивление  жил  кабеля  и  сопротивление  изоляции.

Внимание!!!

После  укладки  и  закрепления  нагревательного  кабеля  до  выполнения  бетонной  стяжки  или  другого  покрытия  категорически  запрещается  ходить  по  нему,  возить  тачки,  выполнять  сварочные  работы  в  месте  укладки  кабеля. При  необходимости  установить  временное  покрытие.

5. При  монтаже  нагревательного  кабеля  в  бетонный  пол:

• Уложенный  и  прикрепленный  нагревательный  кабель  заливается  цементно -песчанным  раствором,  толщина  первого  слоя  которого  не  должна  превышать 30÷40 мм.  Не допустимо образование   воздушных  карманов,  изменение или  нарушение  принятого  размера  шага укладки кабеля,  «всплытие»  кабеля. При  выполнении  бетонных   работ категорически  запрещается  использовать  острые  металлические  инструменты и  приспособления  для  разравнивания раствора.

• Для  изготовления бетонной  стяжки  использовать только  высокие  марки  бетона (не ниже М150)  с  мелкой  фракцией  щебня  (крупность  не боле  10 мм)

• При  заливке  не  допускать  смещения  кабельных  линий.

• После  естественного затвердевания первого  слоя  бетона установить  и  подключить  датчик  температуры  пола.

Датчик  температуры  пола  следует устанавливать  в  гофрированную  трубку,  которая  закладывается в верхнюю  часть  второго слоя  бетонной  стяжки  на  расстоянии  0,5 м  от  стен или  других  источников тепла (в том числе мест,  подверженных  действию  прямых  солнечных  лучей).

Внимание!!!

Категорически  запрещается  размещать  соединительный  кабель  датчика  ближе  0,5  м  от  силовых  кабелей  и  электропроводок  общего  назначения.

Соединение  датчика  с терморегулятором  должно  осуществляться  только  медным  проводом,  располагаемым  в  металлической  или  пластмассовой  гофрированной  защитной  трубке  диаметром  10-16 мм  в  зависимости  от  типа  датчика.

На  втором этапе  довести  бетонную стяжку до требуемой  толщины. Для систем с аккумуляцией  тепла  толщина  бетонной  стяжки  должна быть не менее 100 мм.

Внимание!!!

Не  допустимо  неполное  закрытие  бетоном  нагревательного  кабеля.

6. Установка  термостата.

Устанавливаются термостаты в каждом помещении на высоте 1,5 ÷ 1,8 м. от пола, в защищённом от сквозняков и прямых  солнечных  лучей  месте.

Ограничения по использованию кабеля.

• Максимальная мощность, устанавливаемая в бетонных полах в помещениях - 390 Вт/м².

• Максимальная линейная мощность кабеля в системах прямого подогрева - 20 Вт/м.

• Максимальная линейная мощность кабеля в системах аккумуляции тепла - 30 Вт/м.

• Максимальная линейная мощность кабеля в деревянных  полах  - 10 Вт/м.

Используемые напольные покрытия.

Наиболее часто совместно с системами подогрева пола используют следующие покрытия: ламинированный паркет, ковролин, линолеум, керамическая плитка.

ВНИМАНИЕ!

Любое используемое покрытие к моменту укладки должно быть тщательно высушено во избежание последующего его рассыхания и усадки.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
