СИСТЕМА  ОБОГРЕВА  ТРУБОПРОВОДОВ



Проектирование  и  расчет  системы  обогрева  трубопроводов



Назначение



Кабельные системы сопровождающего обогрева предназначены для поддержания желаемой температуры различных жидкостей и газов или предотвращения замерзания воды в трубах, резервуарах и т.п. установках.



Устройство обогрева теплицы Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов Устройство обогрева теплицы Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов



Установка
Основное, на что следует обратить внимание при монтаже системы - это изоляция кабеля от непосредственного контакта с теплоизоляцией при помощи алюминиевой фольги (50-100мкм) или аналогичного материала.

Теплопотери определяются по таблицам или по формуле:P=2pL(Ts-Tu)/ln(Du/Ds)

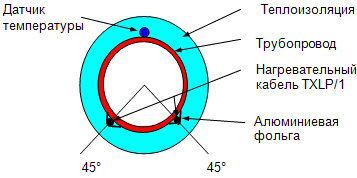

Поперечный разрез трубы с установленной системой обогрева труб Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

  • P-теплопотери на метр трубы (Вт/м)

  • L-теплопроводность изоляции (Вт/м°С)

  • Ts-температура внутри трубы

  • Tu-температура окружающей среды

  • Du-внешний диаметр теплоизоляции

  • Ds-внешний диаметр трубы

СИСТЕМА  ОБОГРЕВА  ТРУБОПРОВОДОВ Разрез трубы с нагревательным кабелем Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

Для компенсации теплопотерь с учётом реального состояния теплоизоляции применяют тепловую мощность (Q) в 1,2 - 1,5 раза больше расчётной.
Для трубопроводов с удельными теплопотерями до 30 Вт/м экономически выгоднее использовать двухжильный кабель (TXLP/2R), более 30 Вт/м - одножильный (TXLP/1). Допустимая температура поверхности трубопровода не более 50°С. При использовании кабеля с постоянным сопротивлением необходим термостат для управления системой сопровождающего обогрева (например ETV-1991).
Применение саморегулирующихся нагревательных кабелей
Оптимальным  для сопровождающего обогрева трубопроводов и предотвращения замерзания водопроводов является применение специально разработанных для этих целей саморегулирующихся кабелей. Способ установки кабеля на трубопроводе аналогичен предыдущему и показан на рисунке 18.
Типы саморегулирующихся кабелей:
  • WARM WATER PIPE – удельная  мощность 9 Вт/м
  • DEFROST WATER - удельная мощность 9 Вт/м в воздухе -18,5 Вт/м в воде - можно использовать внутри трубы с  питьевой водой
  • DEFROST PIPE 15 – удельная  мощность 15 Вт/м
  • DEFROST PIPE 20/GUTTER – удельная мощность 20 Вт/м
  • DEFROST PIPE 30– удельная мощность 30 Вт/м

L

Ts

Tu

Du

Ds

P

Q

(Вт/м°С)

(°С)

(°С)

(м)

(м)

(Вт/м)

(Вт/м)

0,035

0

-30

0,554

0,254

8,46

10,6

Для проектирования систем предотвращения замерзания водопровода удобно пользоваться таблицей соответствия длины и удельной мощности кабеля диаметру трубопровода и толщине теплоизоляции.
Условные обозначения:
  • 11 - соответствует одному метру кабеля DP 10
  • 16 - соответствует одному метру кабеля DP 15
  • 22 - соответствует одному метру кабеля DP 20
  • 29 - соответствует одному метру кабеля DP 30
В качестве теплоизоляции применён вспененный полиэтилен с закрытыми порами (l=0,035 Вт/м°С)
Минимальная температура воздуха -30°С, трубы стальные оцинкованные.
Диаметр

Толщина теплоизоляции (мм)

трубы(")

9

13

20

25

40

50

75

100

150

1/2

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1х11

3/4

1,1х11

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1

1х16

1,1х11

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1 1/4

1,2х16

1х16

1х11

1х11

1х11

1х11

1х11

1х11

1х11

1 1/2

1х23

1,1х16

1,1х11

1х11

1х11

1х11

1х11

1х11

1х11

2

1,2х23

1х23

1х16

1,1х11

1х11

1х11

1х11

1х11

1х11

2 1/2

1,2х29

1х29

1,1х16

1х16

1х11

1х11

1х11

1х11

1х11

3

- - - - -

1х29

1х23

1,1х16

1,1х11

1х11

1х11

1х11

1х11

4

- - - - -

1,3х29

1,1х23

1х23

1х16

1,1х11

1х11

1х11

1х11

6

- - - - -

- - - - -

1,3х29

1,1х29

1х23

1,1х16

1,1х11

1х11

1х11

8

- - - - -

- - - - -

- - - - -

1,3х29

1,1х23

1х23

1х16

1,1х11

1х11

10

- - - - -

- - - - -

- - - - -

- - - - -

1,1х29

1,1х23

1,2х16

1х16

1х11

Пример: водопроводная труба диаметром 4 дюйма, длиной 15м в теплоизоляции толщиной 13мм. решение: из таблицы на 1м трубы необходимо 1,3м кабеля (29) , всего - 19,5м кабеля DP 30.



Недопустимо, когда одна часть трубы находится на открытом воздухе, а вторая в помещении (даже неотапливаемом).Также недопустимо, чтобы разные участки трубы имели разную тело-изоляцию, например, участок №1 имеет теплоизоляцию толщиной 20 мм, а участок №2 — теплоизоляцию толщиной 50 мм. Исполнение теплоизоляции должно быть идентичным по всей магистрали. Наиболее частая ошибка — часть изоляции укреплена плотно, а вторая лежит свободно с воздушными промежутками. Нагревательный кабель должен быть укреплен по всей длине трубы с постоянным шагом. Допускаются отклонения не более ±10 % от расчетной величины. В случае, когда магистраль имеет участки с различной теплоотдачей необходимо проектировать систему, состоящую из нескольких подсистем. Каждая подсистема оснащается собственным терморегулятором и для каждой производится свой расчет тепловых потерь и подбор кабеля. Такие системы лучше проектировать на основе саморегулирующегося кабеля. Для обеспечения более равномерного нагрева и уменьшения возможности перегрева кабеля рекомендуется в основном применять секции с пониженным тепловыделением.

Обогрев резервуаров, обогрев кровли, обогрев труб, обогрев водостоков, обогрев полов, система снеготаяния, система антиобледенения Эксон,  Эксон-Элит,  Эксон-Элит-1, Эксон-Элит-2,  Ekson, Ekson-elite, Ekson-elite-1, Ekson-elite-2, Обогрев дорог, Обогрев стадионов, Обогрев Пандусов

СИСТЕМА  ОБОГРЕВА  ТРУБОПРОВОДОВ

Способы  монтажа





СИСТЕМА Снеготаяния АНТИОБЛЕДЕНЕНИЯ Кровли, Лотков, Труб, Ендов, водометов

СИСТЕМА  АНТИОБЛЕДЕНЕНИЯ  КРОВЕЛЬ СНЕГОТАЯНИЯ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ в ванных комнатах, коридорах, гостиных, кухнях

«ТЕПЛЫЙ  ПОЛ»  в ванных комнатах, коридорах, гостиных, кухняхНагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ с аккумуляцией тепла в бетонной стяжке пола

«ТЕПЛЫЙ  ПОЛ» с аккумуляцией тепла Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ Прямой  или дополнительный обогрев различных помещений

«ТЕПЛЫЙ  ПОЛ» Прямой  или дополнительный обогрев Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

Система предотвращает промерзания грунта под морозильными камерами

Системы предотвращения промерзания грунта под морозильными  камерами Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ ступени Погрузочные  платформы

СИСТЕМА   СНЕГОТАЯНИЯ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite Наружные  ступени, Погрузочные  платформы, Мосты

СИСТЕМА СНЕГОТАЯНИЯ Подъезды к гаражам, парковкам паркингам

СИСТЕМА  СНЕГОТАЯНИЯ Подъездные  пути  к  гаражам Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ Тротуары, Мосты переходы дороги
Стадионы и газоны

СИСТЕМА СНЕГОТАЯНИЯ Тротуары Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ газона футбольного поля, стадиона

СИСТЕМА СНЕГОТАЯНИЯ Стадионы  и  газоны Футбольные поля Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА ОБОГРЕВА ТРУБОПРОВОДОВ, Цистерн, Баков

СИСТЕМА  ОБОГРЕВА ТРУБОПРОВОДОВ, Цистерн, Баков Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite предназначена главным образом для поддержания постоянной, наперед заданной температуры на поверхности трубы.
