Про "теплый пол"



Где купить Теплонакопитель?



Теплонакопитель Anze Тепловой накопитель



Что такое электрический Накопитель тепла?



ЦЕНА НА КАБЕЛЬ



Ответы на часто задаваемые вопросы по теплым полам



Заказать Теплоаккумулятор





Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite, Теплый пол, снеготаяние, антиобледенение, обогрев трубопроводов, кабельные нагревательные секции Теплый пол

Про теплый пол и его разновидности



Если Вы желаете ходить босиком по своему дому, квартире и чувствовать при этом комфорт теплого пола в любое время года и не беспокоиться о своих детях, играющих на полу, что они могут простудиться.

Иметь в комнате наиболее комфортный микроклимат, который более благоприятен для здоровья.

Тогда у нас есть для Вас то, что Вам нужно.

Мы расскажем как устроен "ТЕПЛЫЙ ПОЛ", как установить системы «Теплый пол», как выглядят крепления в системе «теплый пол», как выбирать площади обогрева для простых помещений и для пола с деревянным покрытием, приведем рекомендованные мощности обогрева для разных типов помещений.

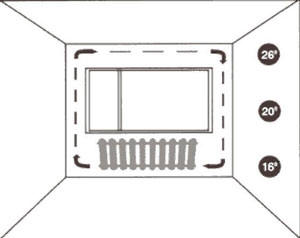

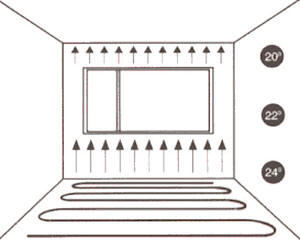

Теплые полы - это отопление помещений, обеспечивающее наиболее равномерное распределение температуры по высоте помещения. Технология теплого пола основана на использовании нагревательных кабелей превращающих пол в большую рабочую панель, равномерно излучающую тепло.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативом ДБН В.2.5-24:2012 «Електрична кабельна система опалення»

Приведенные ниже рекомендации могут быть устаревшими, рекомендуем использовать ДБН

Обзор Законодательной и Нормативной Базы по этой ссылке >>>

Кабельная система используется как основная система отопления в отдельно стоящих зданиях, коттеджах и т.д., а также как дополнительная система отопления для получения теплового комфорта, особенно в помещениях с холодным полом.



Использование систем "теплого пола" позволяет наиболее комфортно и эффективно распределить температуру в помещении и снижать потребление электроэнергии на 20%.



Системы «теплый пол» известны почти столько же, сколько существует отопление вообще. Одно из первых упоминаний касается теплых полов в древнеримских термах (банях), где нагретый воздух проходил по специальным каналам в каменном полу. Таким образом, человечество уже более двух тысяч лет ценит тот замечательный комфорт, который несут системы типа «теплый пол».



Однако до начала ХХ века теплоносителем являлся исключительно нагретый воздух, который под действием естественной тяги проходил по каналам в полу, постепенно отдавая свое тепло гранитным плитам. В начале ХХ века с появлением насосов появились теплые полы с использованием нагретой воды. И, наконец, с середины столетия с появлением относительно дешевой и доступной электроэнергии начали распространяться системы с использованием нагревательных кабелей.



Еще 20 лет назад системы «теплый пол» как бытовой товар были совершенно неизвестны. Сегодня квартира не может считаться не только элитной, а даже средней, если в ней нет «теплого пола» в ванной или кухне, а то и во всех помещениях.

КАК УСТРОЕН и что входит в состав системы  "ТЕПЛЫЙ ПОЛ"?
     Нагревательная секция

     Аппаратура управления

          (термостат с датчиком температуры)

     Аксессуары для облегчения и ускорения монтажа

          (монтажная лента, гофрированная пластиковая трубка и т.д.)

     Теплоизоляция

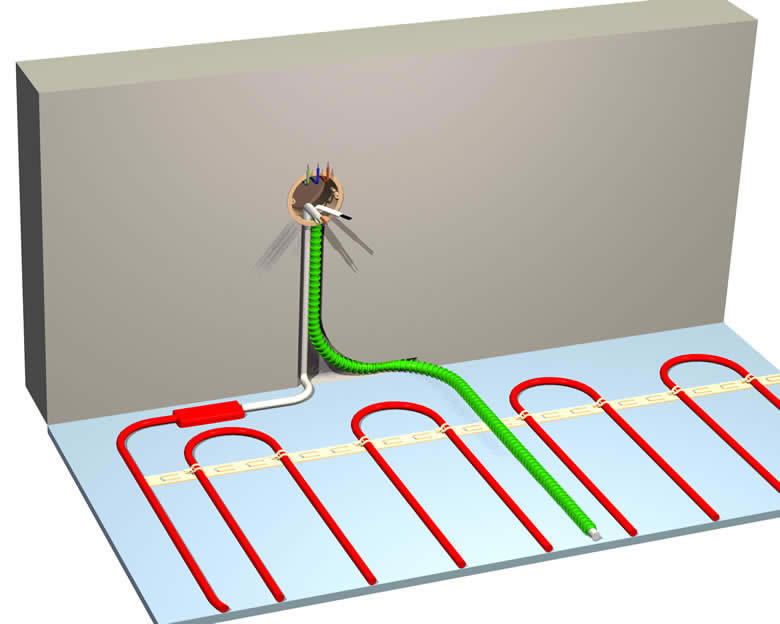

На выровненном и очищенном черновом полу укладывается теплоизоляция (в случае если система устанавливается на первом этаже или в подвале), затем укрепляется монтажная лента, с помощью которой закрепляют нагревательную секцию. «Холодные концы» выводят на стену для соединения с термостатом.

Определяют место установки термостата, и укладывают вблизи места установки термостата между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры. В этот момент не помешает составить небольшой эскиз укладки, на котором показать места укладки муфт и термодатчика. Если когда-либо система будет повреждена (например, при последующем ремонте помещения), этот эскиз сослужит хозяину хорошую службу.

Секция проверяется на целостность обычным тестером. После этого выполняется заливка цементно-песчаной стяжки. Толщина стяжки не может быть менее 3 см. Время полного затвердевания стяжки не менее 30 суток. Лишь после этого может быть включена установленная система.
Недопустимо ускорять затвердевание стяжки, включая «теплый пол». Перед включением необходимо проверить целостность нагревательной секции тестером.

Все системы электрического кабельного обогрева, независимо от назначения, будь то лишь комфортный обогрев или полное отопление помещения, монтируются по одному принципу.



Монтаж теплого пола

где:



     T - шаг между витками, см

     S - площадь укладки кабеля, м²
     L - длина кабеля м

Минимальный шаг укладки кабеля 5 см.

          Установка системы «теплый пол»
  1. Выбирается место установки терморегулятора. Терморегулятор может быть установлен на стене в любом удобном месте на любой высоте. При установке систем обогрева пола в помещениях с повышенной влажностью терморегулятор выносят в сухое помещение. После выбора места установки терморегулятора производится подводка к этому месту электропитания и делается штроба под токоведущий провод нагревательного кабеля и провод термодатчика.
  2. На бетонную плиту укладывается теплоизолятор.
  3. Поверх теплоизолятора укладывается монтажная лента. Она крепится к полу дюбелями, прикрепляя заодно и теплоизолятор.
  4. Далее на пол с расчетным шагом укладывается кабель и закрепляется на ленте имеющимися на ней хомутиками. Шаг хомутиков 25 мм. Шаг витков кабеля рассчитывается по формуле: Т=S∙100/L,

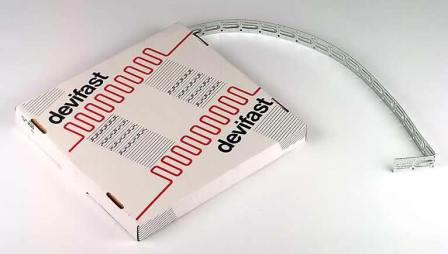

Монтажная лента devifast

Крепление в системе «теплый пол»

На примере ленты Монтажная лента представляет собой металлическую полосу, шириной 21 мм, с гибкими элементами крепления, расположенными через 25 мм по всей ее длине. Такая конструкция позволяет легко и надежно зафиксировать кабель с соблюдением шага укладки. Данная лента широко применяется для крепления нагревательного кабеля при установке теплых полов, систем обогрева наружных площадок, защиты от наледи крыш и водостоков. Выпускается стальная оцинкованная и медная лента.

Монтажная лента devifast 1 1. Лента крепится к полу с шагом 30÷60 см в зависимости от шага укладки кабеля.

Примеры креплений>

Между линиями ленты кабель слегка натягивается

и окончательно фиксируется.

Монтажная лента devifast 2 2. Отгибается язычок ленты. Крепление нагревательного кабеля на монтажную ленту devifast Крепление нагревательного кабеля на сеткуt
Монтажная лента devifast 3 3. Кабель огибается язычком.
Монтажная лента devifast 4 4. Кабель огибается хомутом с другой стороны.
Монтажная лента devifast 5 5. Кабель окончательно фиксируется с помощью язычка.
Монтажная лента Металлическая сетка ячейка 10х10 или 25х25 мм
  1. Длина кабеля, электрическое сопротивление и мощность указаны на этикетке, приклеенной к соединительной муфте кабеля. Предлагаемая формула и подробные инструкции по установке содержатся в паспорте, прилагаемом к каждому кабелю.
  2. В слое теплоизоляции ножом или ножницами прорезаются отверстия размером 3х5 см. Отверстия располагаются в шахматном порядке, расстояние между ними не более 50 см.
  3. Для контроля за работой системы в ее состав входит терморегулятор с датчиком. Датчик укладывается в гофрированной трубке диаметром не менее 16 мм между витками кабеля таким образом, чтобы он оказался в открытой петле на 50-100 см.. Конец трубки заглушается во избежание попадания раствора. Гофрированная трубка проходит в штробе до самого терморегулятора. Такая технология укладки датчика позволяет легко заменять его в случае неисправности.
  4. Электрический провод от нагревательного кабеля и термодатчика прокладываются в подготовленную заранее канавку и замуровываются.
  5. Затем производится заливка слоя бетона или самовыравнивающегося раствора толщиной не менее 30 мм. После застывания стяжки и приобретения ею необходимой прочности (бетон набирает прочность примерно 72 часа) можно начинать укладку напольного покрытия. Особое внимание следует уделить качеству приготовления цементно-песчаной смеси. Для предотвращения образования трещин в бетоне желательно применение строительных волокон. Раствор для заливки должен иметь соответствующую влажность. Периодически необходимо увлажнять поверхность залитой стяжки. При отступлении от данной технологии возможно растрескивание стяжки и разделение ее на отдельные фрагменты.
  6. Блок терморегулятора обычно устанавливается после выполнения в помещении всех отделочных работ.
  7. Включать систему можно лишь после полного высыхания стяжки, примерно через 30 дней.
          При выполнении всех перечисленных требований по укладки кабеля, толщина пола с уложенным на него покрытием, например, кафельной плиткой составляет около 5 см.
          Не редко, при ремонте отдельных помещений в квартире невозможно поднять пол на такую высоту, так как тогда между остальными помещениями и ремонтируемым появится ступенька. Специально для изготовления обогреваемого пола толщиной 1,5-2 см выпускается специальные кабели с уменьшенной удельной мощностью. Эти кабели раскладываются на бетонном основании так же как и кабели (из предыдущего примера), но шаг их укладки, в связи с меньшей удельной мощностью, меньше, что позволяет, соответственно, уменьшить толщину стяжки. Фактически, покрытие пола можно укладывать непосредственно на кабель. Таким образом, толщина пола составляет толщину кабеля плюс толщину покрытия плюс слой клеящего раствора. Так как стяжка в данном случае делается тонкой, использование теплоизоляции нежелательно по причине низких прочностных свойств получающегося пирога. Но даже при отсутствие теплоизолятора фактически все тепло, выделяемое кабелем, пойдет по кратчайшему пути через покрытие пола, а через нижнюю бетонную плиту будет теряться лишь незначительная часть тепла.
          Еще более просто укладывается маты. Он представляет собой тонкий кабель, заранее уложенный на пластиковой арматурной сетке. Раскладывается непосредственно на бетонную плиту и затирается клеящим раствором, на которую укладывается покрытие пола. В случае применения кафельной плитки, общая толщина такого пола составляет 1,5-2 см, что заведомо достаточно для любого ремонтируемого помещения.

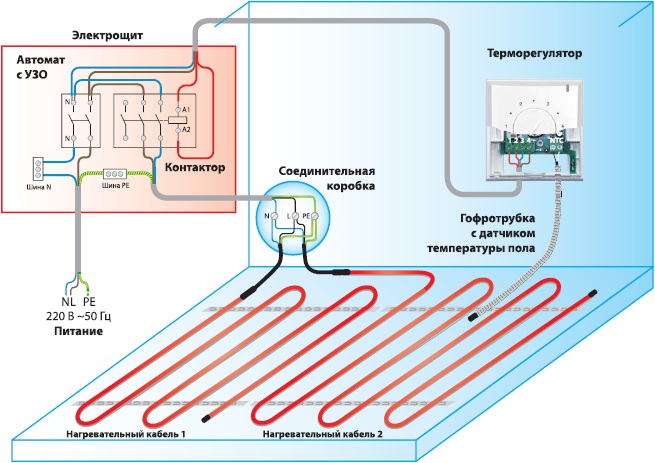

  8. Вариант монтажа если терморегулятор не позволяет подключить большую мощность на прямую.           Схема подключения Эксон двух секций или более



СИСТЕМА Снеготаяния АНТИОБЛЕДЕНЕНИЯ Кровли, Лотков, Труб, Ендов, водометов

СИСТЕМА  АНТИОБЛЕДЕНЕНИЯ  КРОВЕЛЬ СНЕГОТАЯНИЯ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ в ванных комнатах, коридорах, гостиных, кухнях

«ТЕПЛЫЙ  ПОЛ»  в ванных комнатах, коридорах, гостиных, кухняхНагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ с аккумуляцией тепла в бетонной стяжке пола

«ТЕПЛЫЙ  ПОЛ» с аккумуляцией тепла Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ Прямой  или дополнительный обогрев различных помещений

«ТЕПЛЫЙ  ПОЛ» Прямой  или дополнительный обогрев Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

Система предотвращает промерзания грунта под морозильными камерами

Системы предотвращения промерзания грунта под морозильными  камерами Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ ступени Погрузочные  платформы

СИСТЕМА   СНЕГОТАЯНИЯ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite Наружные  ступени, Погрузочные  платформы, Мосты

СИСТЕМА СНЕГОТАЯНИЯ Подъезды к гаражам, парковкам паркингам

СИСТЕМА  СНЕГОТАЯНИЯ Подъездные  пути  к  гаражам Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ Тротуары, Мосты переходы дороги
Стадионы и газоны

СИСТЕМА СНЕГОТАЯНИЯ Тротуары Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА СНЕГОТАЯНИЯ газона футбольного поля, стадиона

СИСТЕМА СНЕГОТАЯНИЯ Стадионы  и  газоны Футбольные поля Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМА ОБОГРЕВА ТРУБОПРОВОДОВ, Цистерн, Баков

СИСТЕМА  ОБОГРЕВА ТРУБОПРОВОДОВ, Цистерн, Баков Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite предназначена главным образом для поддержания постоянной, наперед заданной температуры на поверхности трубы.

ТЕПЛЫЙ  ПОЛ в ванных комнатах, коридорах, гостиных, кухнях

«ТЕПЛЫЙ  ПОЛ»  в ванных комнатах, коридорах, гостиных, кухняхНагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ с аккумуляцией тепла в бетонной стяжке пола

«ТЕПЛЫЙ  ПОЛ» с аккумуляцией тепла Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

ТЕПЛЫЙ  ПОЛ Прямой  или дополнительный обогрев различных помещений

«ТЕПЛЫЙ  ПОЛ» Прямой  или дополнительный обогрев Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ

СИСТЕМЫ ОБОГРЕВА ТЕПЛИЦ, ЗИМНИХ САДОВ, ОРАНЖЕРЕЙ Нагревательный кабель Эксон,  Эксон-Элит,  Heating cable of Ekson, Ekson-elite

Выбор площади обогрева помещений - у каждого производителя есть свои рекомендации





Нагрівальна кабельна секція,

18 Вт

Тип приміщення та рекомендований шаг укладки, см

Ванна,

12,5

Вітальня,

15

Прихожа,

15

Туалет,

12,5

Спальня,

15

Коридор,

15

Дитяча,

12,5

Підвал,

10

Балкон,

10

Офіс,

15

Комора,

15

площа обігріву приміщень, м2

100

1

1,4

1,4

1

1,4

1,4

1

0,9

0,9

1,4

1,4

150

1

1,2

1,2

1

1,2

1,2

1

0,8

0,8

1,2

1,2

200

1,5

1,8

1,8

1,5

1,8

1,8

1,5

1,2

1,2

1,8

1,8

300

2,1

2,6

2,6

2,1

2,6

2,6

2,1

1,7

1,7

2,6

2,6

400

2,9

3,5

3,5

2,9

3,5

3,5

2,9

2,3

2,3

3,5

3,5

500

3,6

4,4

4,4

3,6

4,4

4,4

3,6

2,9

2,9

4,4

4,4

600

4,3

5,1

5,1

4,3

5,1

5,1

4,3

3,4

3,4

5,1

5,1

700

5

6

6

5

6

6

5

4

4

6

6

800

5,6

6,8

6,8

5,6

6,8

6,8

5,6

4,5

4,5

6,8

6,8

900

6,4

7,7

7,7

6,4

7,7

7,7

6,4

5,1

5,1

7,7

7,7

1000

7,1

8,6

8,6

7,1

8,6

8,6

7,1

5,7

5,7

8,6

8,6

1200

8,5

10,2

10,2

8,5

10,2

10,2

8,5

6,8

6,8

10,2

10,2

1400

10

12

12

10

12

12

10

8

8

12

12

1700

12

14,4

14,4

12

14,4

14,4

12

9,6

9,6

14,4

14,4

2100

14,8

17,7

17,7

14,8

17,7

17,7

14,8

11,8

11,8

17,7

17,7

2400

17,3

20,7

20,7

17,3

20,7

20,7

17,3

13,8

13,8

20,7

20,7

3100

21,6

26

26

21,6

26

26

21,6

17,3

17,3

26

26

3700

26

31,2

31,2

26

31,2

31,2

26

20,8

20,8

31,2

31,2

4100

28,6

34,4

34,4

28,6

34,4

34,4

28,6

22,9

22,9

34,4

34,4

4900

34

40,6

40,6

34

40,6

40,6

34

27,1

27,1

40,6

40,6



Вибір площі обігріву підлоги з дерев’яним покриттям



Нагрівальна
кабельна секція,
10 Вт

Шаг укладки 12,5 см



Примітка

Площа обігріву приміщення, м²

110

1,38



В дерев’яних підлогах,



Забороняється застосовувати кабель

потужністю понад 10 Вт/м;



На одному квадратному метрі дерев’яної підлоги



Дозволяється встановлювати

потужність не більше 90 Вт/м²;



Товщина підлогової дошки над кабелем

повинна бути не більше 25 мм.

160

5

230

2,9

310

3,9

385

4,8

455

5,7

530

6,6

610

7,6

690

8,6

760

9,5

915

11,4

1070

13,4

1290

16,1

1580

19,8

1850

23

2320

29

2790

35

3070

38,4

3640

46



Рекомендована потужність обігріву для різних типів приміщень





Обігрів приміщень



Область

застосування

Встановлена потужність, Вт

Вибір кабелю

Середня потужність на м²

Максимальна потужність
на м
²



18 Вт/м



10 Вт/м



25 Вт/м

Ванна

100 ÷ 150

200

х

х



Вітальня

90 ÷ 120

160

х

х



Прихожа

80 ÷ 120

200

х

х



Туалет

80 ÷ 120

200

х

х



Спальня

80 ÷ 120

200

х

х



Коридор

80 ÷ 120

200

х

х



Дитяча

80 ÷ 120

200

х

х



Підвал

80 ÷ 160

200

х

х

х

Кімната для прання

80 ÷ 100

200

х

х



Дерев’яна підлога на лагах

60 ÷ 80

90



х



Тонка підлога

100 ÷ 120

160

х

х



Офіс

80 ÷ 100

200

х

х



Система акумуляції тепла



200





 х
